Název |

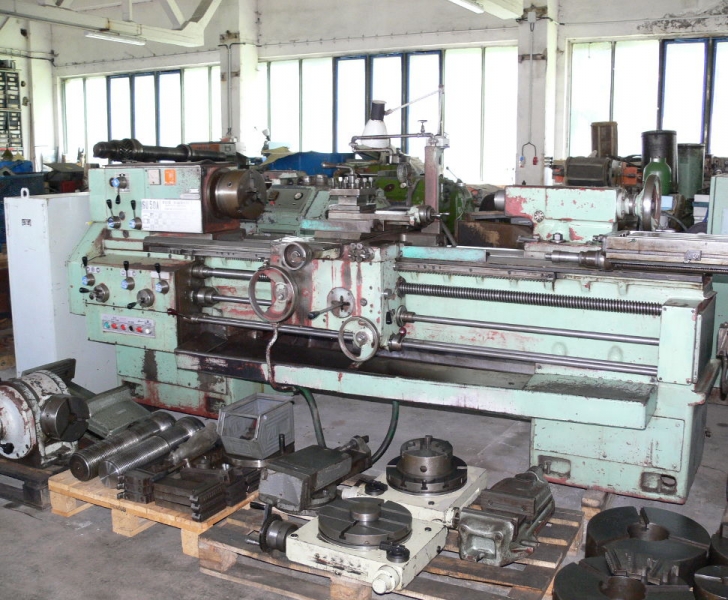

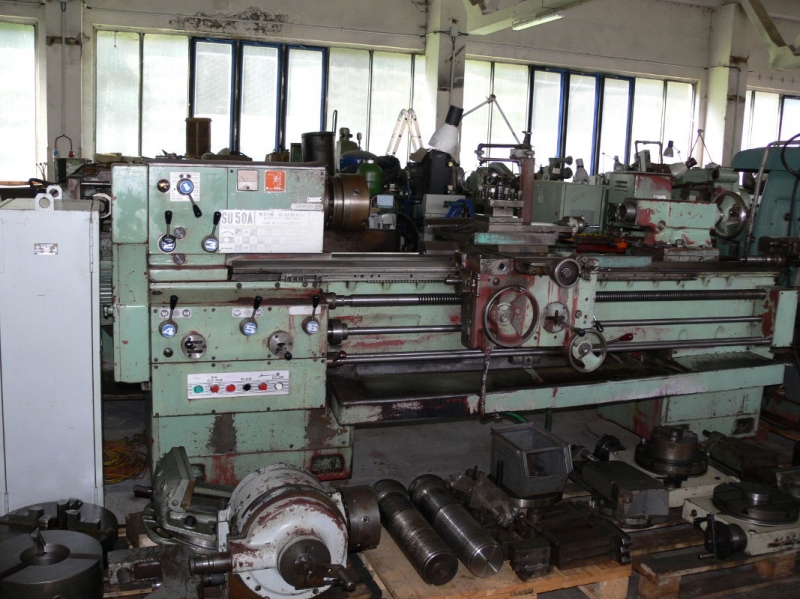

Soustruh hrotový |
| | Oběžný průměr v opěrce souběžné | 25-140 | mm | | Vzdálenost hrotů | 1500 | mm | | Točná délka při použití kužel. pravítka | 350 | mm | | Vrtání vřetena | 56 | mm | | Kužel ve vřetenu | 6 | MORSE | | Kužel hrotů | 6 | MORSE | | Přední konec vřetena | 220 ČSN 20 1011 | mm | | Průměr předního ložiska | 105 | mm | | Šířka lože | 420 | mm | | Průměr upínací desky | 500 | mm | | Průměr unášecího kotouče | 265 | mm | | Průměr sklíčidla | 250-315 | mm | | Rozměr 4-nožové hlavy | 160 x 160 | mm | | Největší průřez nože | 32 x 32 | mm | | Průměr objímky koníku | 90 | mm | | Zdvih objímky koníku | 220 | mm | | Kužel v objímce koníku | 6 | MORSE | | Největší váha obráběného kusu | 850 | kg | | Otáčky vřetena: | | | | počet stupňů | 22 | | | rozsah otáček | 11,2 – 1400 | ot/min | | Součinitel odstup. rychl. vřetena | 1,25 | | | Posuvy: | | | | počet | 87 | | | podélné v rozsahu | 0,027 – 3,8 | min/ot | | příčné v rozsahu | 0,013 – 1,9 | min/ot | | Průměr a stoupání vodicího šroubu | 50 x 12 | mm | | Závity: | | | | metrické se stoupáním | 0,5 – 36 poč. 38 | mm | | whitworthské, počet chodů na 1" | 7/8 – 72 poč. 48 | | | modulové s modulem | 0,5 – 18 poč. 28 | | | diametral pitch | 1,625 – 72 poč. 40 | | | Počet motorů pro hlavní pohon stroje | 2 | | | Otáčky | 1500 | ot/min | | Výkon motorů pro hlavní pohon stroje | 11 | kW | | Největší kroutící moment na vřetenu | 31000 | kpcm | | Půdorysná plocha stroje (šířka x délka) | 1180 x 3775 | mm | | Váha stroje s normálním příslušenstvím | 2980 | kg |
|
