LINKA KTL.

Popis objektu

Celý objekt provozu KTL sestává z těchto prostor:

- výrobní hala o rozměrech 48 x 15 m

- chemická laboratoř

- sklad barev

- sklad alkálií

- sklad kyselin

- mezisklad lakovaných výrobků

- prostor jednotky rekuperace tepla

- prostor chladící jednotky Hichhill

- kancelář vedoucího

- sociální a hygienické zařízení

Největší část zabírá výrobní hala, která zahrnuje vanovou linku pro kataforetické lakování s veškerými dalšími zařízeními, dále neutralizaci odpadních vod, vzduchotechniku a mostový jeřáb.

Sortiment

Linka KTL je určena k lakování převážně dílů automobilových karoserií ( např. dveře, kapoty, blatníky a jiné ). Možno též upravovat dílce z pozinkovaného plechu . Velikost sortimentu je omezena hmotností ( do 250 kg ) nebo rozměry ( max. rozměr 2400 x 1300 x 450 mm ).Na lince bylo prováděno lakování

dílů dle potřeb zákazníků.(stavebnictví,strojírensrví,kovovýroba a pod.)

Princip metody

Zboží určené ke KTL se po navěšení na závěsy nejdříve dvoustupňově odmašťuje, poté se provádí předúprava fosfátováním včetně pasivace. Po dokonalém oplachu demineralizovanou vodou se kataforeticky nanáší barva. Zboží je zapojeno jako katoda. Barva po nanešení je měkká a v konečné fázi procesu se vytvrzuje tepelně ( 170 - 230°C ). Po ochlazení se nalakované dílce svěšují . Podrobně je celý proces popsán v typovém technologickém postupu.

Zařízení KTL

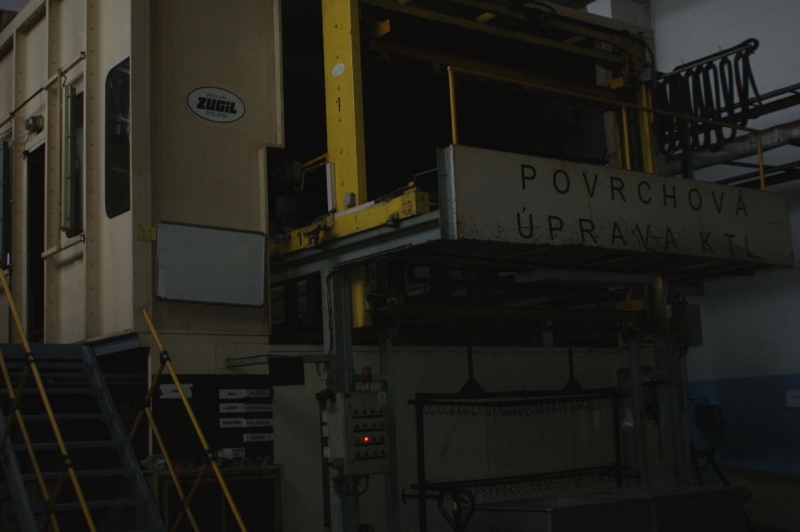

Hlavní částí lakovny je vanová linka, kde se povrchové úpravy provádějí ponorem. Linka je zabudována v tunelu a je přístupna seshora i zezdola.Vany pro odmaštění jsou vybaveny přímotopným ohřevem, vana pro fosfátování a vana s barvou jsou temperovány přes výměnník ( barva se většinou chladí )

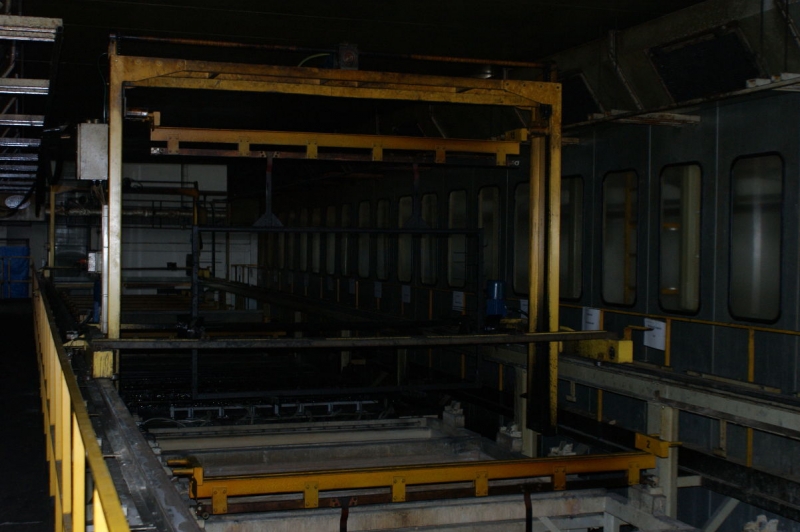

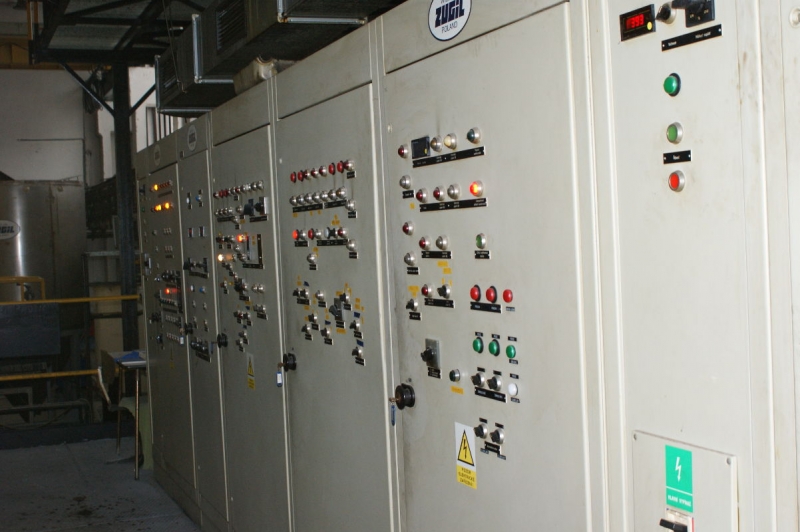

Vana s barvou je osazena 10 dializačními celami, které se skládají z membránové trubice a vlastní nerezové anody uvnitř membrány.Přeprava zboží nad vanami je zabezpečena třemi dopravníky. Ty umožňují pohyb závěsu vertikálně a horizontálně. Provoz dopravníku je řízen automaticky pomocí programu Simatic. Na vanovou linku plynule navazuje linka 6 ks sušáren s uzavíratelnými víky.

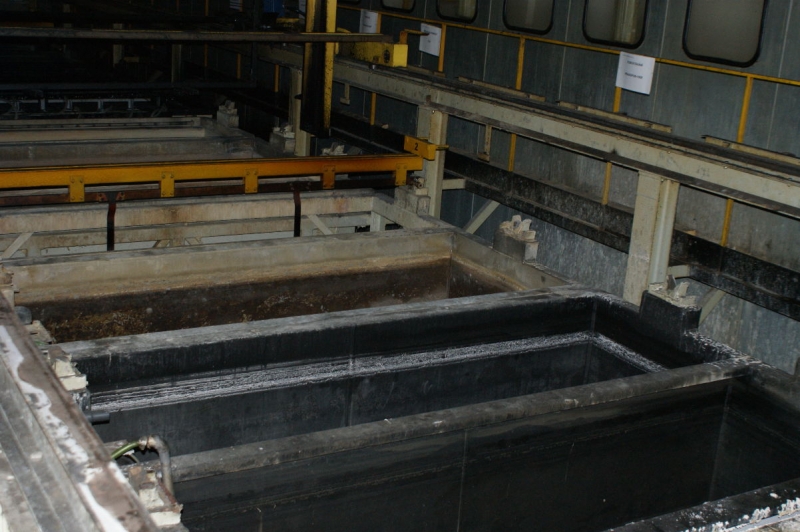

Vanová linka předúprav

- odmaštění I. stupeň

- odmaštění II. stupeň

- oplach po odmaštění

- aktivace

- fosfátování

- oplach po fosfátování

- pasivace

- oplach demi-voda

Soustava oběhu barvy

- vana 10 m3 s oběhovým čerpadlem a ostřikovým rámem

Soustava oplachů po KTL

- vana UF 1 s oběhovým čerpadlem, filtrem a ostřikovým rámem

- vana UF 2 s oběhovým čerpadlem, filtrem a ostřikovým rámem

- vana oplachu demi-vodou a ostřikovým rámem

Stanice výroby demineralizované vody

-de-mi kolona

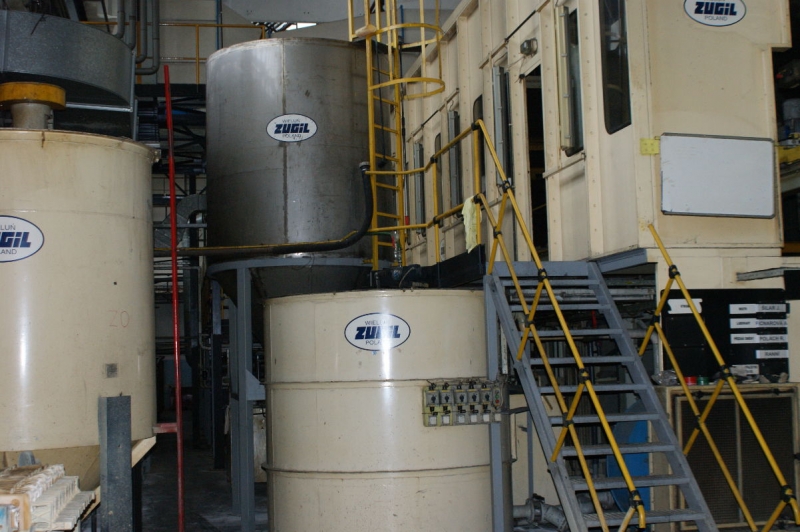

Příprava a doplňování barvy

- pneumatické dávkovací čerpadlo na emulsi

- pneumatické dávkovací čerpadla na pastu

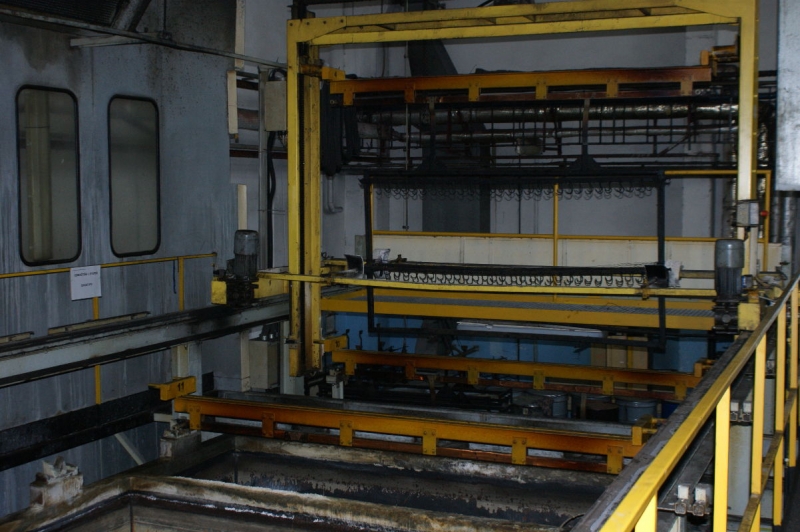

Dopravníky závěsů

- 3 ks o nosnosti 250 kg

Sušárny

- 6 ks s topením a ventilací,každá pec má samostatné zavírání dveří

Chladící vany

- 2 ks s ventilací

Likvidace odpadních vod-neutralizační stanice.

Odpadní vody z KTL se rozdělují na :

a/ průtočné ( oplachy z předúprav, znehodnocená pasivační a aktivační lázeň )

b/ periodické ( znehodnocené odmašťovací lázně, fosfátovací lázeň )

c/ voda s obsahem barvy

Technologický postup

Číslo operace	Název operace	Teplota (°C )	Tlak ( MPa )	Program I.	Program II.	Program III.
1	takt linky	-	-	5:35	7:10	10:45
2	navěšování	-	-	4:20	5:50	8:00
3	odmaštění 1. stupeň	60-90	-	3:30	4:20	3:30
4	odmaštění 2. stupeň	55-85	-	2:45	3:00	6:10
5	oplach po odmaštění	okolí	-	1:20	1:20	1:10
6	aktivace	okolí	-	1:00	1:20	4:30
7	fosfátování	47 - 55	-	2:30	2:40	2:30
8	oplach po fosfátování	okolí	-	0:40	0:50	4:40
9	pasivace	okolí	-	2:00	2:00	1:10
10	oplach po pasivaci	okolí	-	1:00	1:00	1:00
11	postřik demin. vodou	okolí	0,10 – 0,15	0:08	0:08	0:08
12	kataforetické lakování	28 - 32	-	2:00	2:40	6:00
13	postřik UF 1	okolí	0,15 – 0,20	0:08	0:08	0:08
14	oplach ponorem UF 1	okolí	-	1:30	1:40	0:50
15	postřik UF 2	okolí	0,15 – 0,20	0.08	0.08	0.08
16	oplach ponorem UF 2	okolí	-	1:00	1:20	1:00
17	oplach ponorem demi. voda	okolí	-	1:00	0:40	1:00
18	postřik demin. vodou	okolí	0,10-0,15	0:08	0:08	0:08
19	ofukování vzduchem	okolí	cca 0,2	1:30	1:00	4:00
20	sušení barvy	170 - 230	-	35	35	50
21	chlazení vzduchem	okolí	cca 0,2	10	13	10
22	svěšování dílců	-	-	4:20	5:50	8:00
23	kontrola	-	-	-	-	-
24	balení	-	-	-	-	-

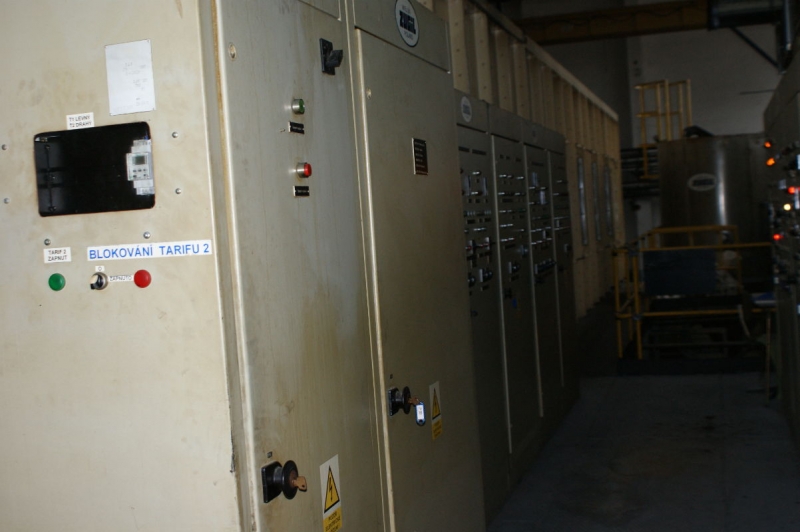

Linka KTL je kompletně napájená el.energii.Lakovaná plocha na jeden závěs je max 8-10m2.

Součástí linky KTL je také neutralizační stanice odpadních vod a likvidace kalů.(kalolis).
