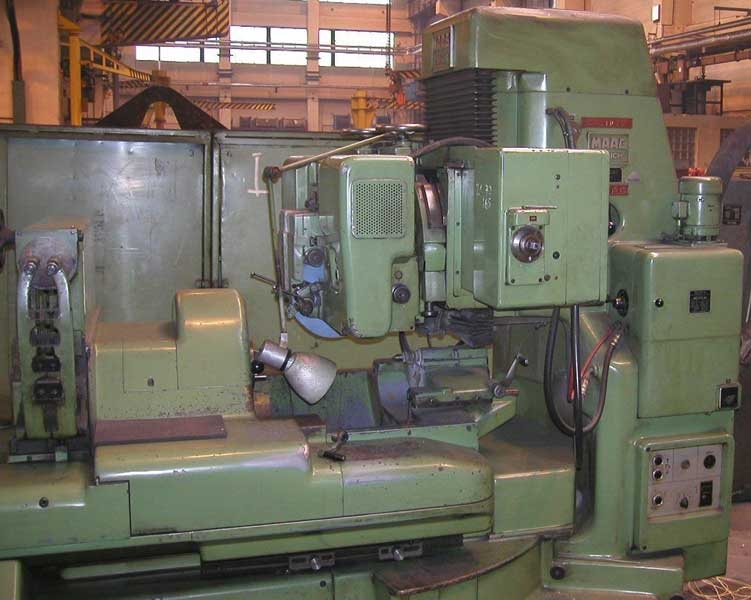

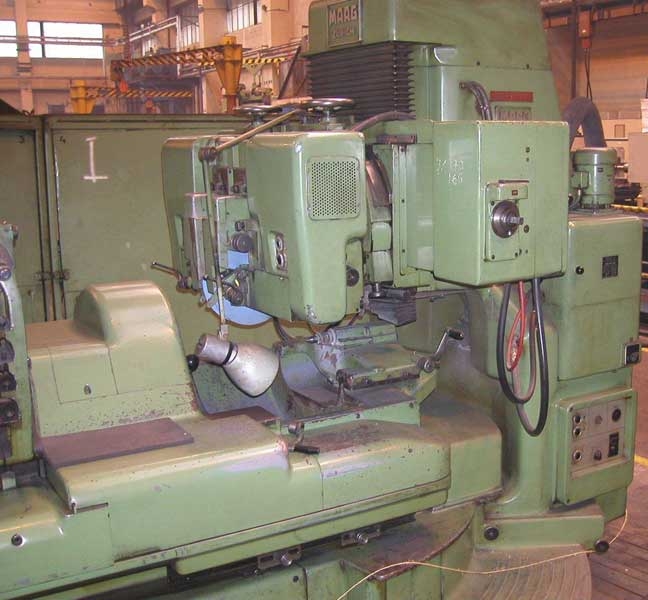

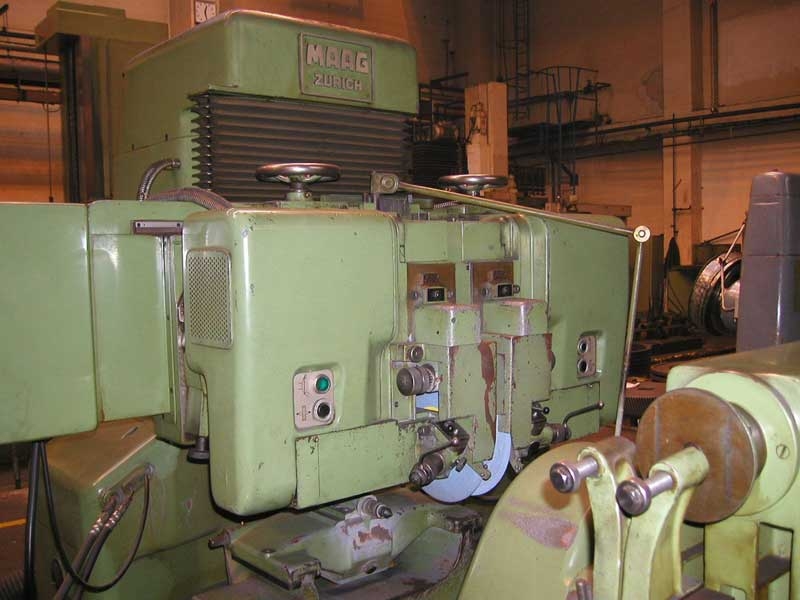

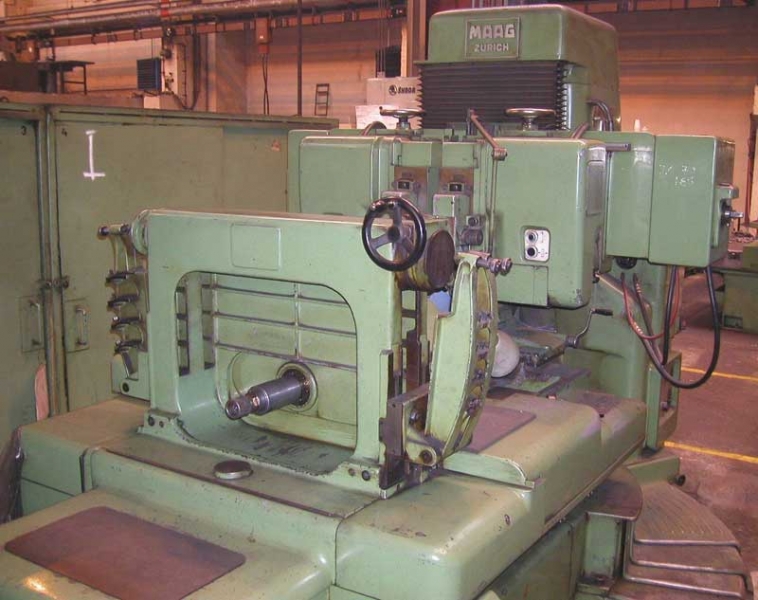

| | Brusky na boky zubů MAAG pracují na základě odvalování a slouží k broušení jak normálních, tak i korigovaných ozubení. Kalená a broušená ozubení zaručují v důsledku dosažitelné vysoké přesnosti broušení boků a roztečí výtečné provozní vlastnosti, tichý chod a největší životnost. |
| |
| Typy B jsou opatřeny přípravkem (B), který pomocí seřiditelných šablon umožňuje současné broušení positivních nebo negativních korekcí hlavy a paty ( výškové zaoblení) na obou bocích zubu. |
| | | | |
| Typy BC jsou dále vybaveny (mimo B) dalším přípravkem pro broušení buď výškového zaoblení ( korekce hlavy a paty ) nebo podélného zaoblení ( korekce ve směru průběhu zubů ) nebo dovoluje použití obou způsobů současně. |
| | | | |
| Stroj musí být bezpodmínečně připojen na systém odsávání prachu. |
| | | | |
| Vybavení strojů MAAG dovoluje použití dvou způsobů broušení : |
| 1) Broušení při 15 st. nebo 20 st. úhlu sklonu |
| největší vnější průměr kola | 300 | mm | |
| nejmenší průměr roztečné kružnice | 35 | mm | |
| | | | |
| 2) Broušení s použitím 0 st. | | | |
| největší vnější průměr kola | 300 | mm | |
| nejmenší průměr roztečné kružnice | 35 | mm | |
| | | | |
| Modul ozubení | 2 až 10 | | |
| | | | |
| Nejvyšší váha obrobku s upínacím přípravkem : | |
| hrotová opěra | 10 ( 13 ) | kg | |
| válečková opěra | 30 ( 40 ) | kg | |
| | | | |
| Váha stroje: | | | |
| typ HSS 30 | 4200 | kg | |
| typ HSS 30 B | 4500 | kg | |
| typ HSS 30 BC | 4600 | kg | |
| | | | |
