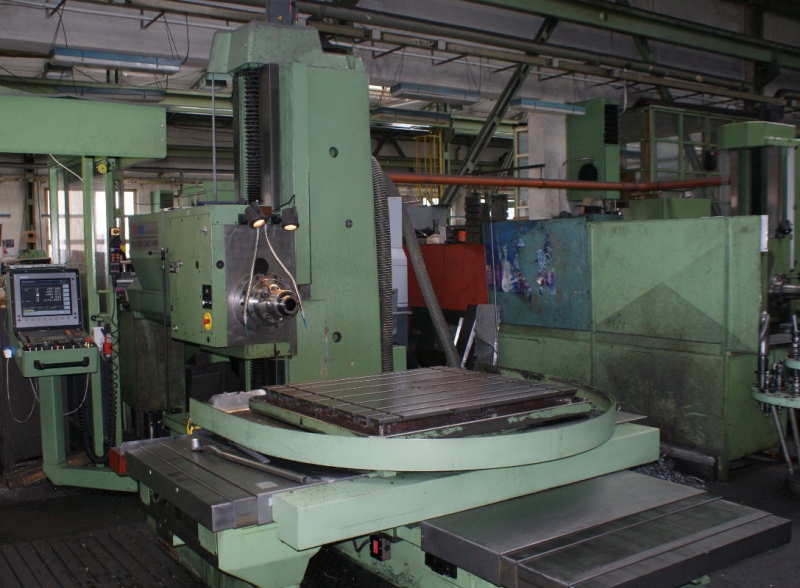

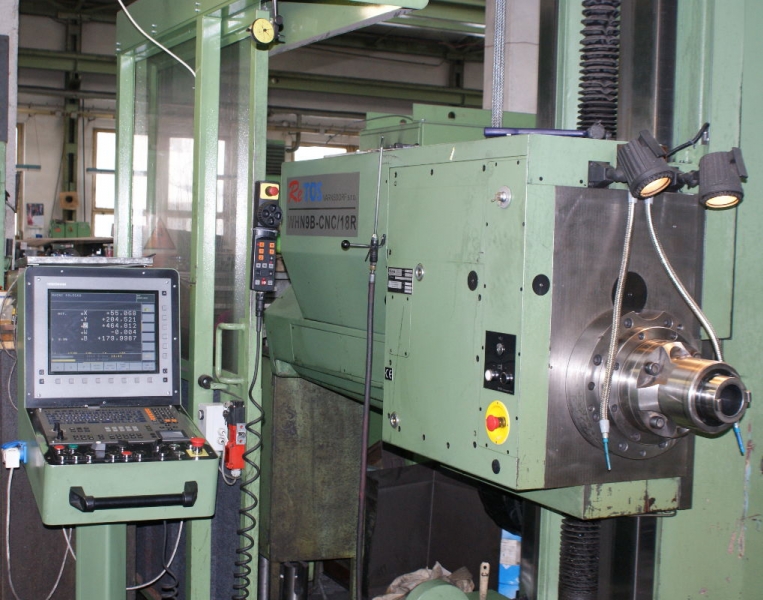

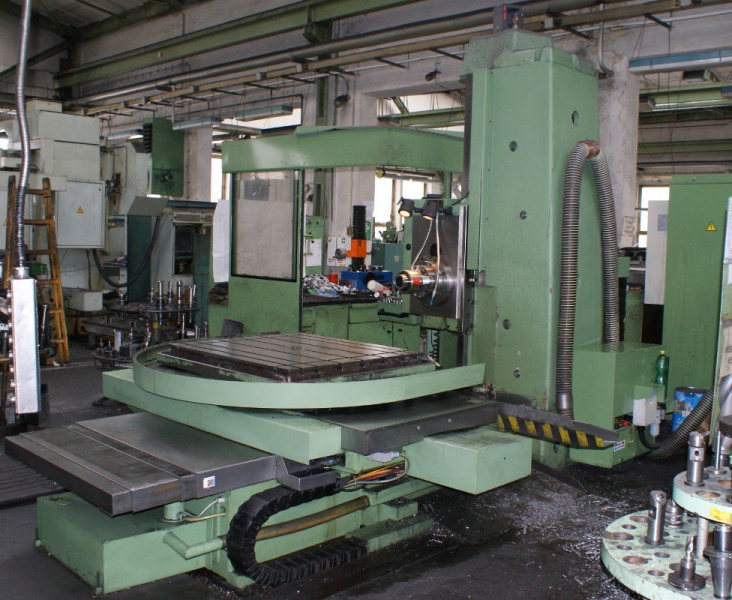

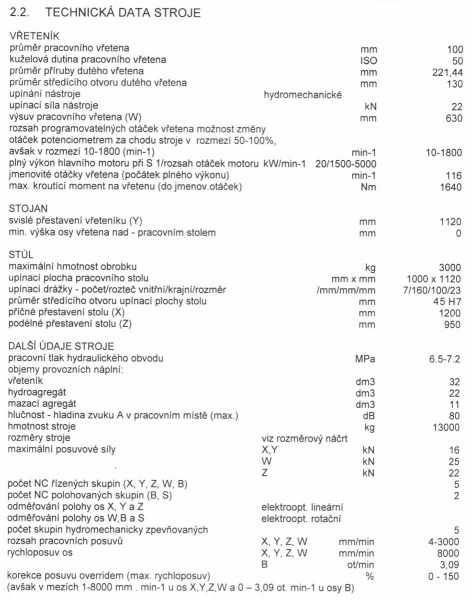

| | VŘETENÍK | | |
| | průměr pracovního vřetena | 100 | mm |
| | kuželová dutina pracovního vřetena | 50 | ISO |
| | průměr příruby dutého vřetena | 221,44 | mm |
| | průměr středícího otvoru dutého vřetena | 130 | mm |
| | upínání nástroje - hydromechanické | | |
| | upínací sila nástroje | 22 | kN |
| | vysuv pracovního vřetena (W) | 630 | mm |
| | rozsah programovatelných otáček vřetena možnost změny | | |
| | otáček potenciometrern za chodu stroje v rozmezí 50-100% | | |
| | avšak v rozmezí 10-1800 (min-1) | 1.10.1800 | min-1 |
| | plný výkon hlavního motoru při S 1/rozsah otáček motoru | 20/1500-5000 | kW/min-1 |
| | jmenovité otáčky vřetena (počátek plného výkonu) | 116 | min-1 |
| | max. kroutící moment na vřetenu (do jmenov.otáček) | 1640 | Nm |
| | STOJAN | | |
| | svislé přestavení vřeteníku (Y) | 1120 | mm |
| | min výška osy vřetena nad - pracovním stolem | 0 | mm |
| | STŮL | | |
| | maximální hmotnost obrobku | 3000 | kg |
| | upínací plocha pracovního stolu | 1000x1120 | mm x mm |
| | upínací drážky - počet/rozteč vnitřní/krajni/rozmér | 7/160/100/23 | /mm/mm/mm |
| | průměr středícího otvoru upínací plochy stolu | 45 H7 | mm |
| | příčně přestavení stolu (X) | 1200 | mm |
| | podélné přestaveni stolu (Z) | 950 | mm |
| | | | |
| | DALŠÍ ÚDAJE STROJE | | |
| | pracovní tlak hydraulického obvodu | 6.5-7.2 | MPa |
| | objemy provozních náplní: | | |
| | vřeteník | 32 | dm3 |
| | hydroagregát | 22 | dm3 |
| | mazací agregát | 11 | dm3 |
| | hlučnost - hladina zvuku A v pracovním místě (max.) | 80 | dB |
| | hmotnost stroje | 13000 | kg |
| | rozměry stroje viz rozměrový náčrt | | |
| | maximální posuvové síly X,Y | 16 | kN |
| | W | 25 | kN |
| | Z | 22 | kN |
| | počet NC řízených skupin (X, Y, Z, W, B) | 5 | |
| | počet NC polohovaných skupin (B, S) | 2 | |
| | odměřování polohy os X. Y a Z elektroopt lineární | | |
| | odměřování polohy os W,B a S elektroopt rotační | | |
| | počet skupin hydromechanicky zpevňovaných | 5 | |
| | rozsah pracovních posuvů X, Y, Z, W | 1.4.3000 | mm/min |
| | rychloposuv os X, Y, Z, W | 8000 | mm/min |
| | B | 3,09 | ot/min |
| | korekce posuvu overridem (max. rychloposuv) | 0-150 | % |
| | (avšak v mezích 1-8000 mm . min-1 u os | | |
| | X,Y,Z,W a 0 - 3,09 ot. min-1 u osy B) | | |
| | | | |

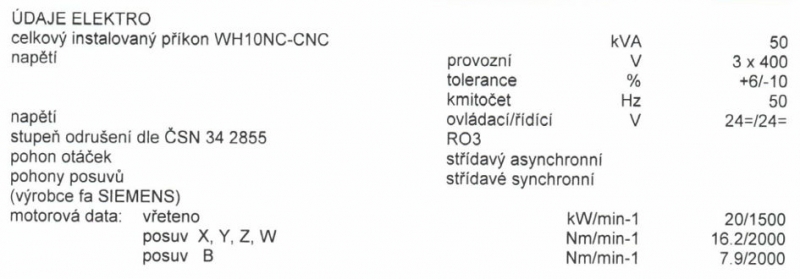

| | ÚDAJE ELEKTRO | | |
| | celkový instalovaný příkon WH10NC-CNC | 50 | kVA |
| | napětí provozní | 3.10.400 | V |
| | tolerance | -0,6 | % |
| | Kmitočet | 50 | Hz |
| | napětí ovládací/řídicí | 24=/24= | V |
| | stupeň odrušeni dle ČSN 34 2855 R03 | | |
| | pohon otáček - střídavý asynchronní | | |
| | pohony posuvů - střídavé synchronní | | |
| | (výrobce fa SIEMENS) | | |
| | motorová data: vřeteno | 20 / 1500 | kW/min-1 |
| | posuv X, Y, Z. W | 16,2 / 2000 | Nm/min-1 |
| | posuv B | 7,9 / 2000 | Nm/min-1 |
| | | | |

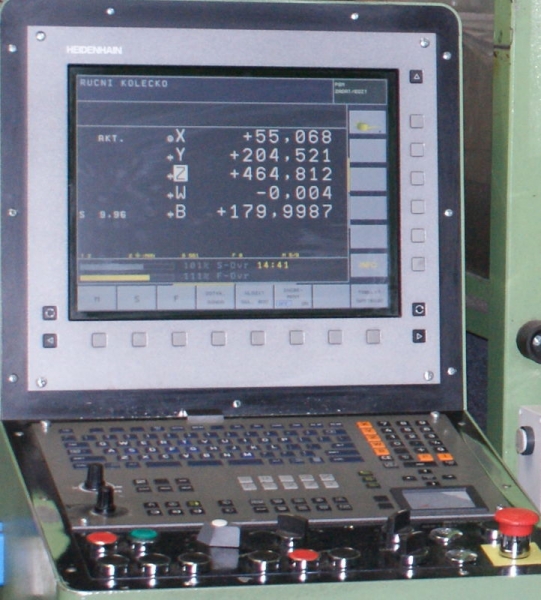

| | řídící systém - HEIDENHAIN iTNC 530 | | |
