| Automatická linka s programovým řízením pomocí PC , |
|
|
|
| snímání požadovaných veličin : |
|
|
|

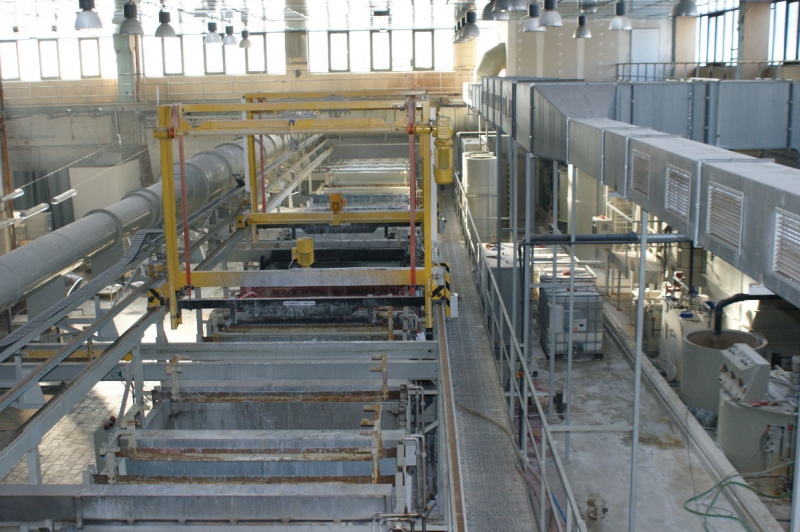

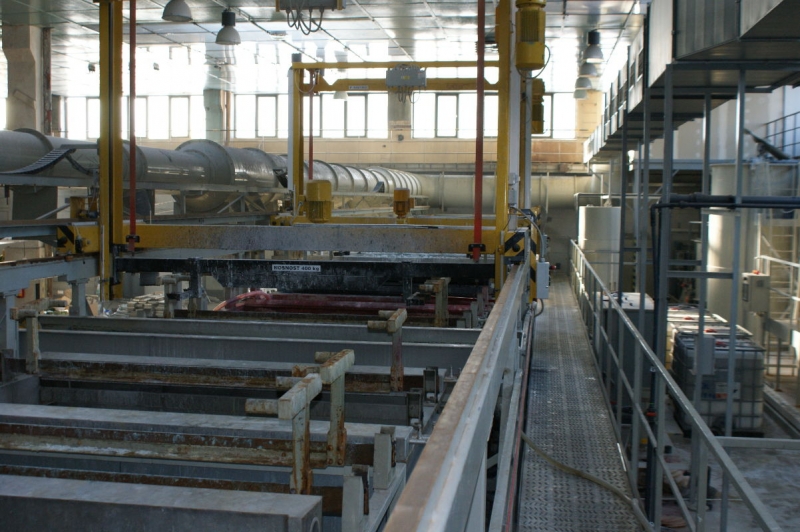

| koncepce linky | jednořadá, vratná |
|
|
| umístění linky | do haly dle výkresu |
|
|
|
|
|
|
|
| základní materiál | hliník a jeho slitiny |
|
|
| maximální rozměr zboží | 1000 x 2000 x 400 |
| mm |
| průměrná vsázka do vany | 5 |
| m3 |
| nosnost manipulátorů | 400 |
| kg |
|
|
|
|
|

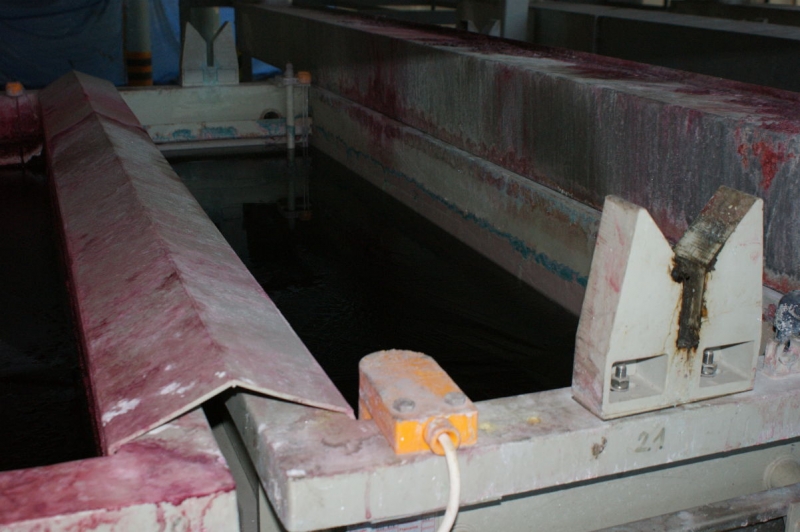

| Vnitřní rozměry operačních van : |
|
|
|
| délka | 2250 |
| mm |
| šířka | 600 |
| mm |
| ( vyhřívané a elektrolytické operace ) | 800 |
| mm |
| výška | 1350 / 1400 |
| mm |
|
|
|
|
|
| Energie a média : |
|
|
|
| horká voda | 130 / 110 |
| ° C |
| užitková voda |
|
|
|
| elektrická energie | 230 / 400 V 50 Hz |
|
|
|
|
|
|
|
| Energetická náročnost : |
|
|
|
| motorická | 75,9 |
| kWi |
| ohřev lázní a sušení | 2 |
| kWi |
| usměrnovače | 126 |
| kVAi |
| Horká voda 130 / 110 °C : |
|
|
|
| ohřev lázně zátop | 410 |
| kWi |
| provoz | 270 |
| kW |
| ohřev přiváděného vzduchu | 324 |
| kWi |

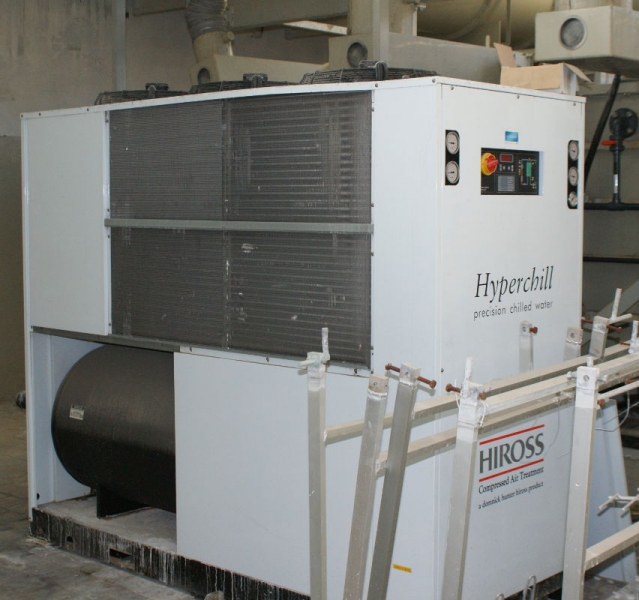

| chlazení | 67 |
| kWi |
|
|
|
|
|
| Nabídka linky obsahuje : |
|
|
|
| technologické zařízení vanové linky |
|
|
|
| vybavení van podle procesu |
|
|
|
| dopravní zařízení ( manipulátory ) |
|
|
|
| plošinu pro obsluhu linky |
|
|
|

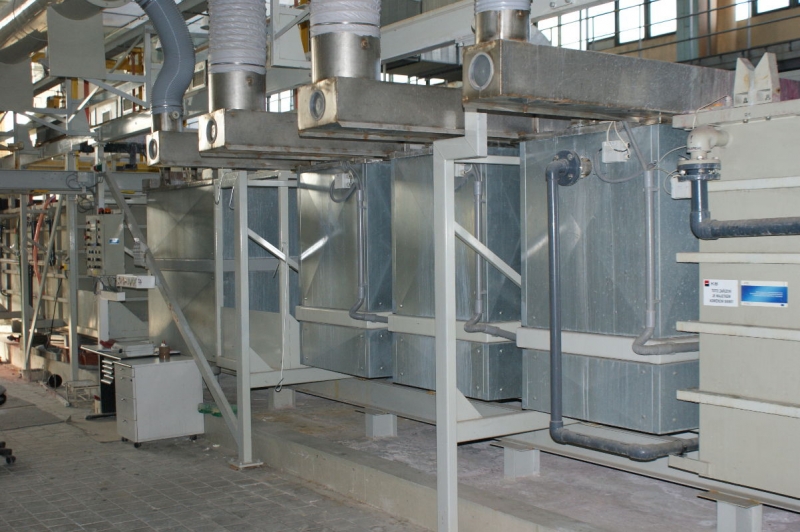

| odsávací vzduchotechniku |
|
|
|
| přívodní vzduchotechniku |
|
|
|
| elektroinstalaci vč. Podružného rozvaděče |
|
|
|
| stejnosměrnou instalaci vč.usměrňovačů |
|
|
|
| potrubní rozvody pro média |
|
|
|

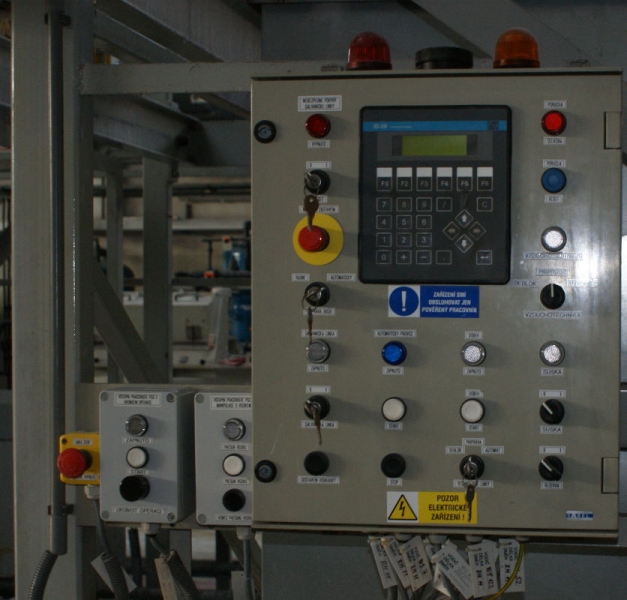

| automatický řídící systém |
|
|
|
|
|
|
|
|

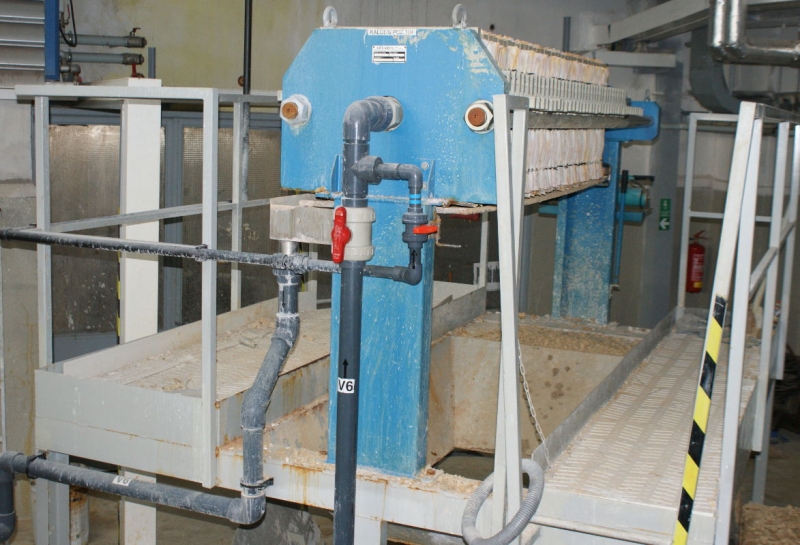

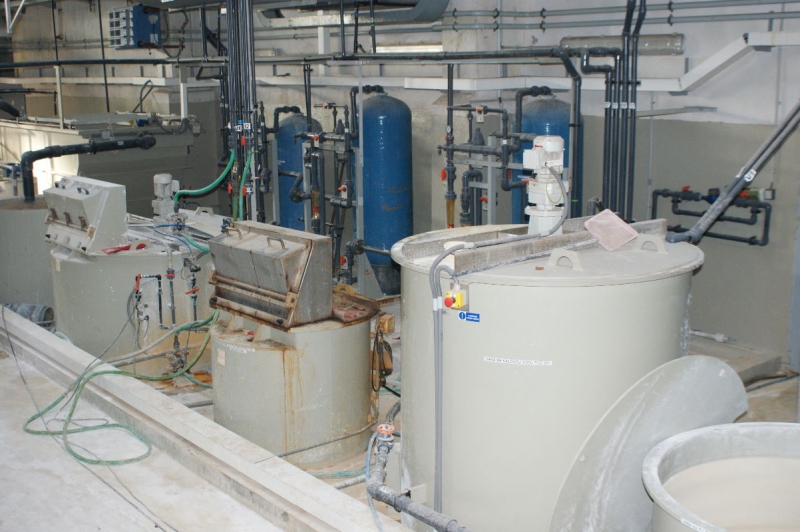

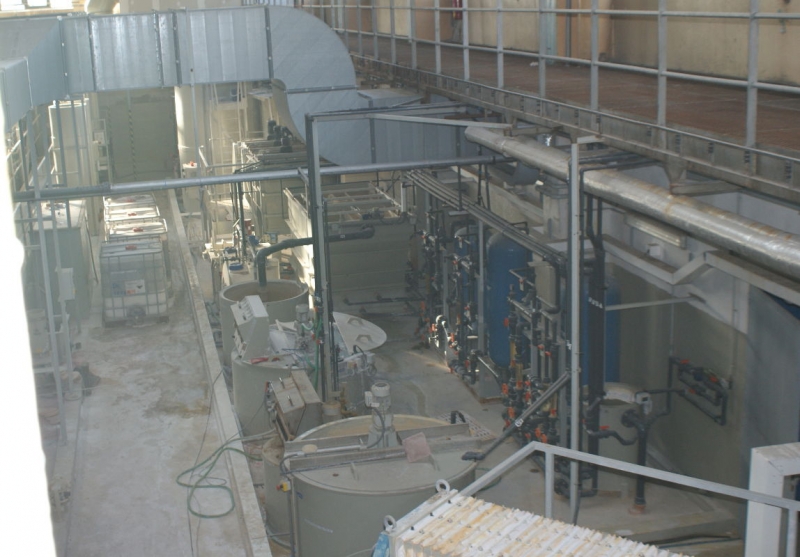

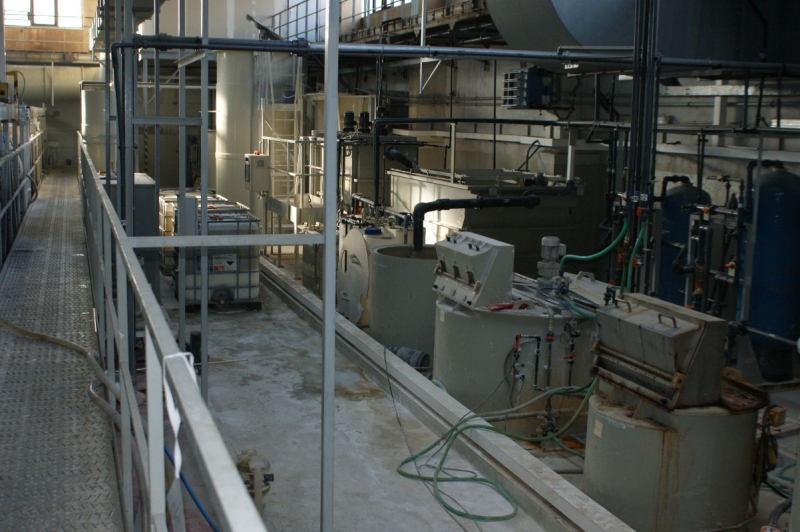

| Odpady od linky a zneškodňovací stanice (ZS) se musí řešit |
|
|
|
| v koordinaci s odpady dešťové vody |
|
|
|
