| Výkon: |
|
|
| Plech ocelový jakost 11 373 max. | 1,5 | mm |
| Plech hliníkový nebo měděný max. | 2,5 | mm |
| Plech nerez max. | 1,0 | mm |
| Rozměry: |
|
|
| půdorys | 6000 x 1250 | mm |
| šířka max. | 2100 | mm |
| délka max. | 7250 | mm |
| výška | 1500 | mm |
| Konstrukce: |
|
|
| počet stojanů | 6 | ks |
| počet kloubů | 6 | ks |
| počet ohýbacích pístů | 6 | ks |
| Maximální uhel ohybu: |
|
|
| 165° |
|
|
| šířka ohybu | 20 | mm |
| Rychlost ohnutí | cca 6 | sek. |
| Tolerance +/- 0,5 ° na 1 m |
|
|
| 145° |
|
|
| šířka ohybu | 125 | mm |
| Rychlost ohnutí | cca 5 | sek. |
| Tolerance +/- 0,5 ° na 1 m |
|
|
| 135° |
|
|
| šířka ohybu větší jak | 125 | mm |
| Rychlost ohnutí | cca 5 | sek. |
| Tolerance +/- 0,5 ° na 1 m |
|
|
| Rádius lišty: R | 2 | mm |
| Zdvih upínací lišty: |
|
|
| (výška ústí) | 190 | mm |
| délka plechu max. | 6020 | mm |
| Šířka tabule plechu: rovný 1150 mm + ohyb, jinak nutno stočit pod rameny. |
| Ovládání oblouku ohybu: bez možnosti nastavení |
| Ovládání uhlu ohybu: Ovládací panel OP 27 |
| Ovládání výšky upnutí materiálu: Ovládací panel až 190 mm |
| Ovládání pohybů: 4 pedálový nožní ovládač |
| Elektroinstalace: PLC Siemens |
| Speciální úprava: zesílené lišty z 23mm na 28mm. |
| Dovybavení pro druhou obsluhu |
|
|
|
|
| Příslušenství: |
|
|

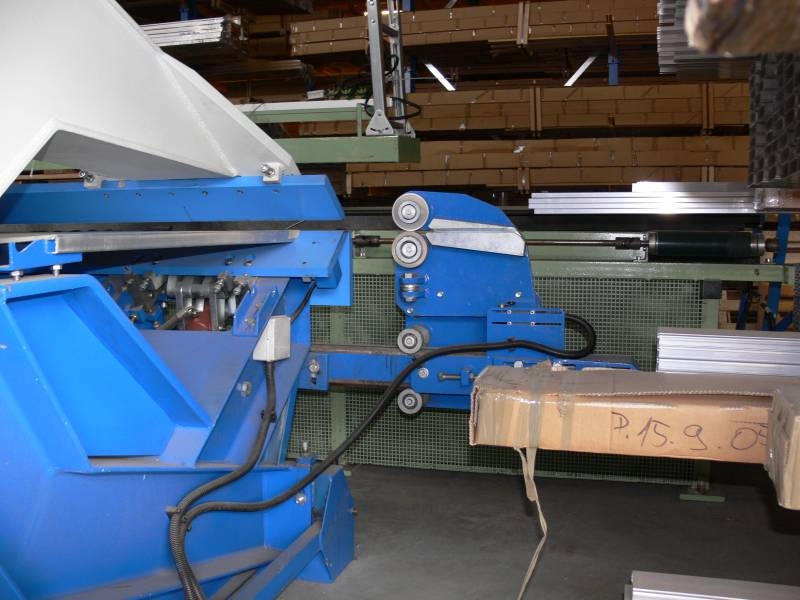

| Podélné nůžky |
|
|
| výkon max. (ocel. plech jak.11 373) | 3,0 | mm |
| pohon: ydraulický |
|
|
| rychlost stříhání | 0,75 | m/s |
|
| Cca 8-10 | sek. |
| Tolerance +/- 0,5 ° na 1 m |
|
|

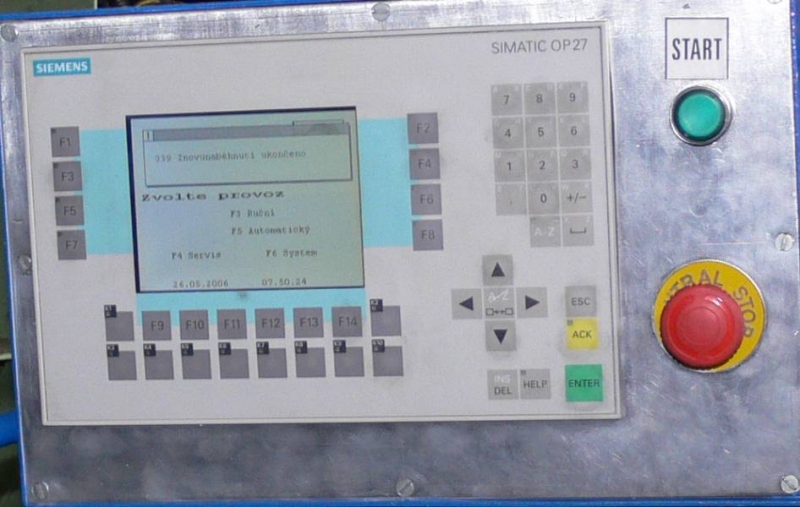

| Ovládací panel pro programování zadních dorazů a úhlů ohýbání: |
| Typ Siemens OP 27 |
|
|
| plocha pro text | 115 x 86 | mm |
| grafický, jednobarevný |
|
|
| Manuální provoz |
|
|
| - možnst uložit 6 úhlů |
|
|
| - ovládání dorazů tlačítky nebo apsáním délky |
|
|
| Automatický provoz |
|
|
| - je možno uložit až 255 programů po 10 krocích |
| (1 krok = 1 úhel + 1 délka + 1 zdvih + počet opakovaných kroků) |
| Pzn.: Zvýšit počet kroků lze snížením počtu programů |
| Program pro výrobu zaoblených tvarů |
|
|

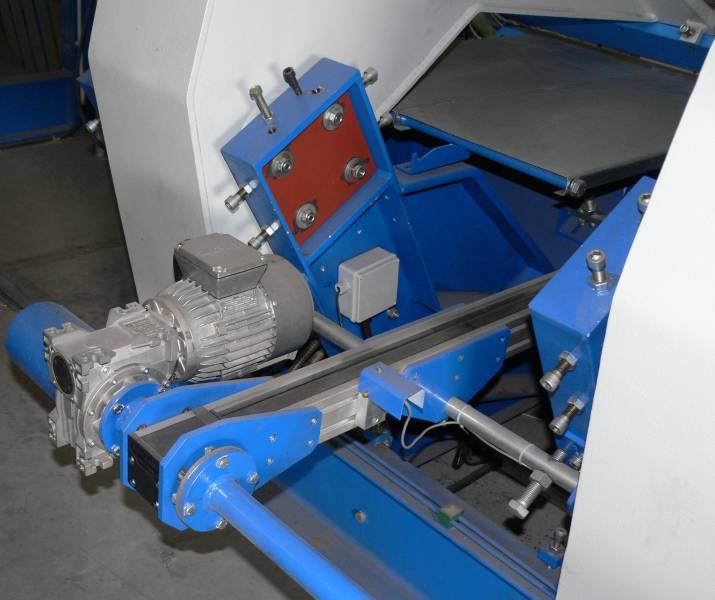

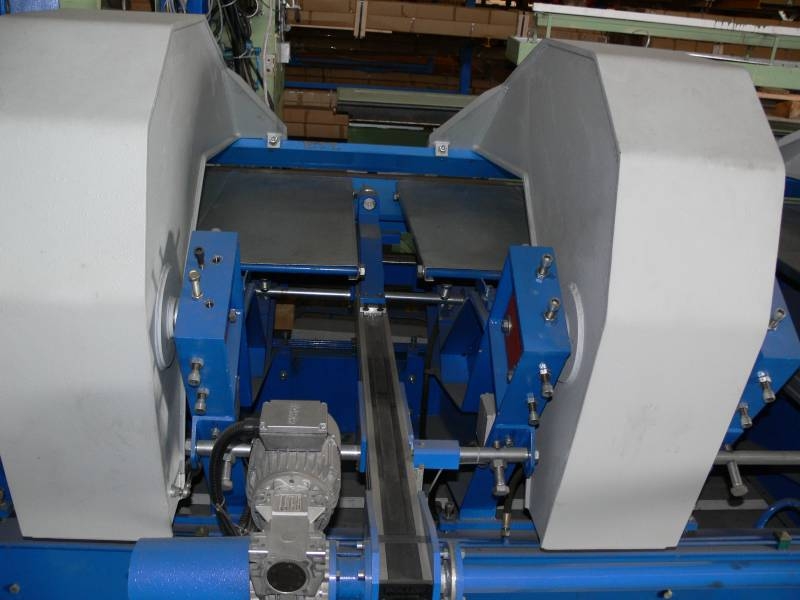

| Zadní motorový doraz: |
|
|
| tři pojezdové dráhy, rozteč | 1050 a 3150 | mm |
| každá dráha s jedním dorazovým prstem |
|
|
| ovládání: OP 27 |
|
|
| pohon: elektromotor s převodovkou |
|
|
| rozsah | 10 – 1150 | mm |
| přesnost | +/- 0,2 | mm |
| rychlost posuvu | 0,25 | m/sek. |
| Celková hmotnost: | 5500 | kg |
