Název |

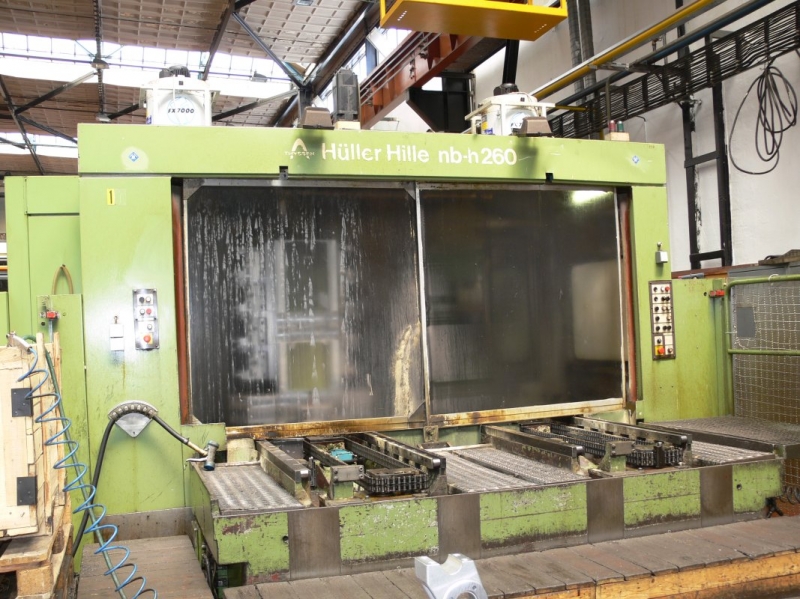

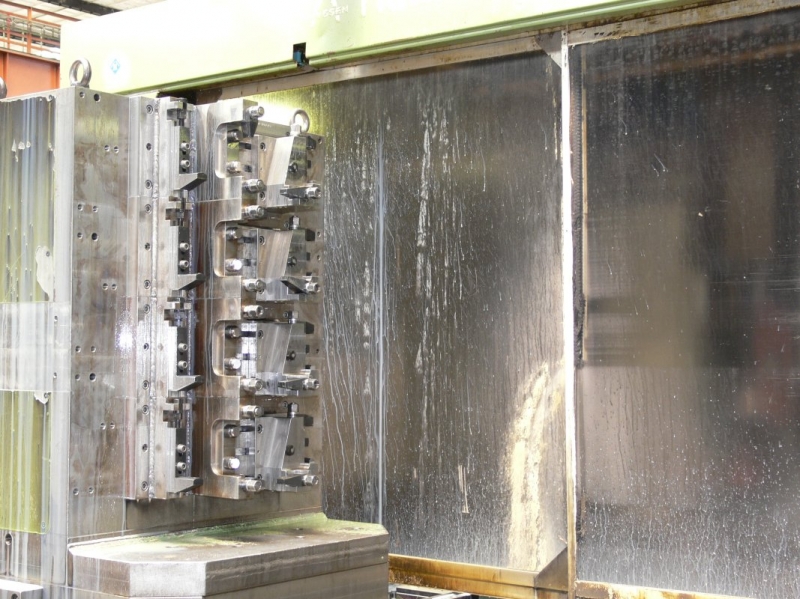

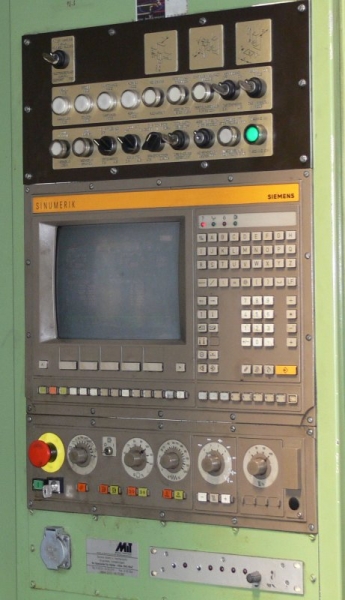

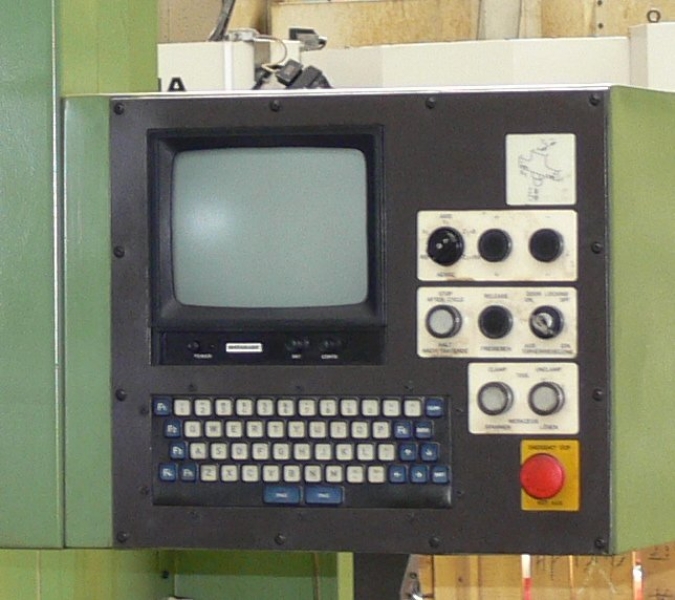

Obráběcí centrum horizontální |

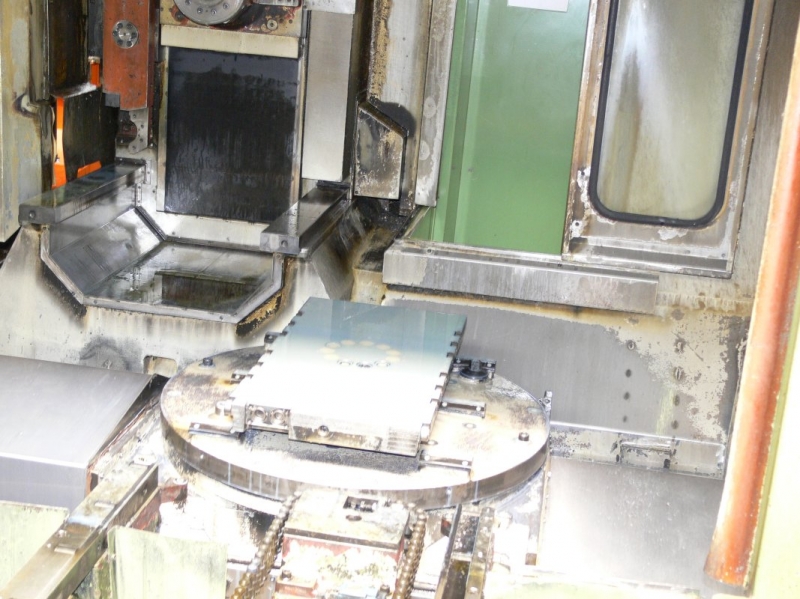

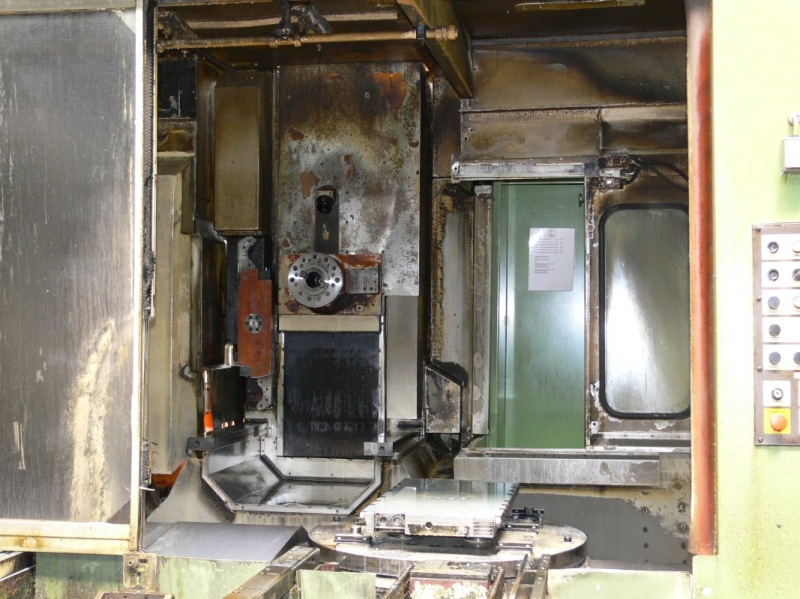

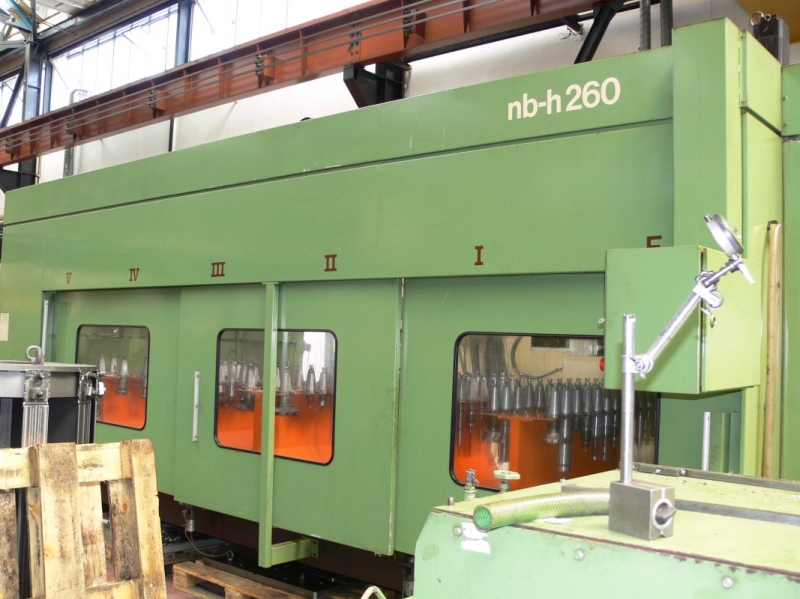

| | Dráhy pojezdu | | | | | X-osa: pojizdný kruhový stůl | 1400 | mm | | | Y-osa: obráběcí jednota | 1000 | mm | | | Z-osa: stojan s obráběcí jednotkou | 1000 | mm | | | Pracovní vřeteno: | | | | | Úchyt nástroje pro osu strmého kužele | DIN 69871A SK 50 | | | | Rozsah otáček(celočíselný plynulý) | 25 - 4500 | 1/min | | | Pracovní výkon | max. 278 | kW | | | Jmenovitý otočný moment na pracovním vřetenu | max. 850 | Nm | | | Rozsah posuvů v ose X-Y-Z | 1 – 9999 | mm/min | | | Rychlost rychlého chodu v ose X-Y-Z | 15000 | mm/min | | | Rychlý chod v ose B | 8 | 1/min | | | Manipulační deska upínací plochy | 800 x 1000 | mm | | | Počet upínacích ploch | 2 | ks | | | Transportní zátěž na upínací plochu | 2500 | ks | | | Kruhový stůl (B –osa) | 360 x 0,001 | stupňů | | | Zásobník nástrojů(5 kazet pro 25 nástrojů) | 125 | ks | | | pevná místa nástrojů | 9 | ks | | | max.délka nástroje | 450 | mm | | | max. průměr nástroje | 270 | mm | | | max.váha nástroje | 25 | kg | | | měřící systém dráhy (X,Y,Z) přímo s přírůstkovým měřítkem | | | | | Doba výměny nástroje | 4 - 6 | s | | | Doba výměny upínací plochy | 39 | s | | | Chladící zařízení | 10 , 40 | bar , l/min | | | Vnitřní chlazení | | | | | Provozní napětí | 380 | V,3 fázové,50 Hz | | | Přípojná hodnota | 73 | kVA | | | Spotřeba vzduchu | 5,5 , 6 | bar , Nm3/hod. | | | Rozměry: d x š x v | 7800 x 6500 x 4000 | mm | | | Celková váha | 2500 | kg |
|
